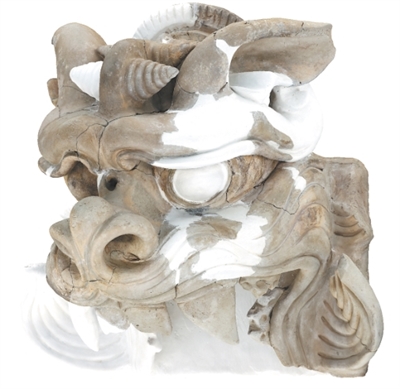

修復(fù)后的唐代龍首。

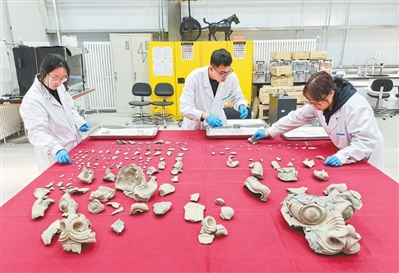

工作人員在修復(fù)研究唐代龍首。 以上圖片均為劉勇提供
2024年10月28日，河北雄安的古州城遺址出土了兩個唐代龍首，分別被稱為9號龍首和10號龍首。唐代的陶質(zhì)龍首存世量極少，目前僅有黑龍江、山東、河南等地有零星出土，雄安這次考古發(fā)掘出土且保存相對較完整的唐代陶質(zhì)龍首十分罕見。
11月3日，兩個唐代龍首被送到中國社會科學(xué)院大學(xué)“科技考古與文化遺產(chǎn)保護(hù)重點(diǎn)實(shí)驗(yàn)室”考古方艙。龍首制作工藝研究和保護(hù)修復(fù)工作正式開始。
我們把龍首放在考古方艙的應(yīng)急保護(hù)實(shí)驗(yàn)室，開展室內(nèi)清理、信息采集等工作。清理階段，我們通過多視角三維成像，記錄龍首碎塊保存現(xiàn)狀和埋藏位置信息，接著按照三維位置標(biāo)記給碎塊一一編號，進(jìn)行提取、清理、脫鹽、烘干等工作。
中國社會科學(xué)院大學(xué)陶瓷玻璃考古實(shí)驗(yàn)室張鋆博士對龍首燒成溫度進(jìn)行了取樣測試。測試發(fā)現(xiàn)，龍首的燒制溫度約為686攝氏度。在對顏料成分進(jìn)行掃描分析后，發(fā)現(xiàn)紫黑色為含錳顏料、紅色為朱砂顏料、綠色為含銅顏料、白色為含鉛顏料。接著，使用三維視頻顯微鏡對龍首碎塊進(jìn)行了觀察，發(fā)現(xiàn)龍首胎體內(nèi)含有秸稈和碎陶塊，甚至還在10號龍首牙齒部位發(fā)現(xiàn)了陶工的指紋。
中國科學(xué)院高能物理研究所許瓊副研究員團(tuán)隊(duì)對龍首表面元素分布進(jìn)行了測試分析，發(fā)現(xiàn)龍首表面大面積含鉛，確定龍首表面施了一層白色彩繪。同時發(fā)現(xiàn)，眼珠的黑色顏料含錳，眼線的綠色顏料含銅，眉毛與眼珠結(jié)合處的紅色顏料含汞。
故宮博物院文物保護(hù)技術(shù)“一帶一路”聯(lián)合實(shí)驗(yàn)室張雪雁副研究員團(tuán)隊(duì)對9號龍首進(jìn)行了斷層掃描，分析發(fā)現(xiàn)，9號龍首是先塑造了龍首上頜和鼻子，再以這個部分為支撐，塑造了眼睛和額頭。
可以看出，唐代工匠在制陶、彩繪工藝、雕塑技藝方面都達(dá)到了非常高的水平。不過，面對上百塊龍首碎塊，如何拼接也是很大的挑戰(zhàn)。
之前已經(jīng)有內(nèi)蒙古赤峰市彩陶坡遺址出土蚌龍?zhí)摂M拼接的研究基礎(chǔ)，我們聯(lián)合北京理工大學(xué)光電學(xué)院宋維濤教授團(tuán)隊(duì)，通過三維激光掃描獲取了龍首碎塊數(shù)據(jù)，再交由北京理工大學(xué)廖聆宇博士進(jìn)行數(shù)據(jù)組合，進(jìn)而開展虛擬拼接工作。以虛擬拼接為基礎(chǔ)，實(shí)驗(yàn)室考古方艙成員全體上陣，首都師范大學(xué)、北京科技大學(xué)、中國社會科學(xué)院大學(xué)的同學(xué)們參與了龍首數(shù)百塊碎塊的拼對工作。每拼對上一塊，大家都高興又自豪。龍首碎塊拼對完成后，仍有不少缺失的部分。中國社會科學(xué)院考古研究所的李存信用石膏對10號龍首缺失部分進(jìn)行了補(bǔ)配。
歷經(jīng)半年多時間，我們終于成功修復(fù)了這兩個龍首。修復(fù)的龍首雄渾有力、勇猛威嚴(yán)，為中國古代龍形象增添了新類別，為研究唐代龍首建筑構(gòu)件提供了重要材料，也實(shí)證了雄安新區(qū)的千年歷史文脈傳承。
（作者單位：中國社會科學(xué)院科技考古與文化遺產(chǎn)保護(hù)重點(diǎn)實(shí)驗(yàn)室）
責(zé)任編輯：蔡曉慧唐代龍首
